GPT 6 Astra
AutoCAD MCP
Bilgisayarındaki ChatGPT uygulamasını AutoCAD'e bağlar. Ne çizmek istediğini Türkçe yaz; Astra duvarı, taramayı, ölçüyü ve yazıyı açık çiziminde senin için çizsin.
Sen yaz, Astra çizsin
AutoCAD açıkken ChatGPT'ye ne istediğini yaz. Astra çizimi okur, gereken AutoCAD işlemlerini sırayla yapar ve sonucu açık çiziminde bırakır. Komut aramana ya da LISP yazmana gerek kalmaz.

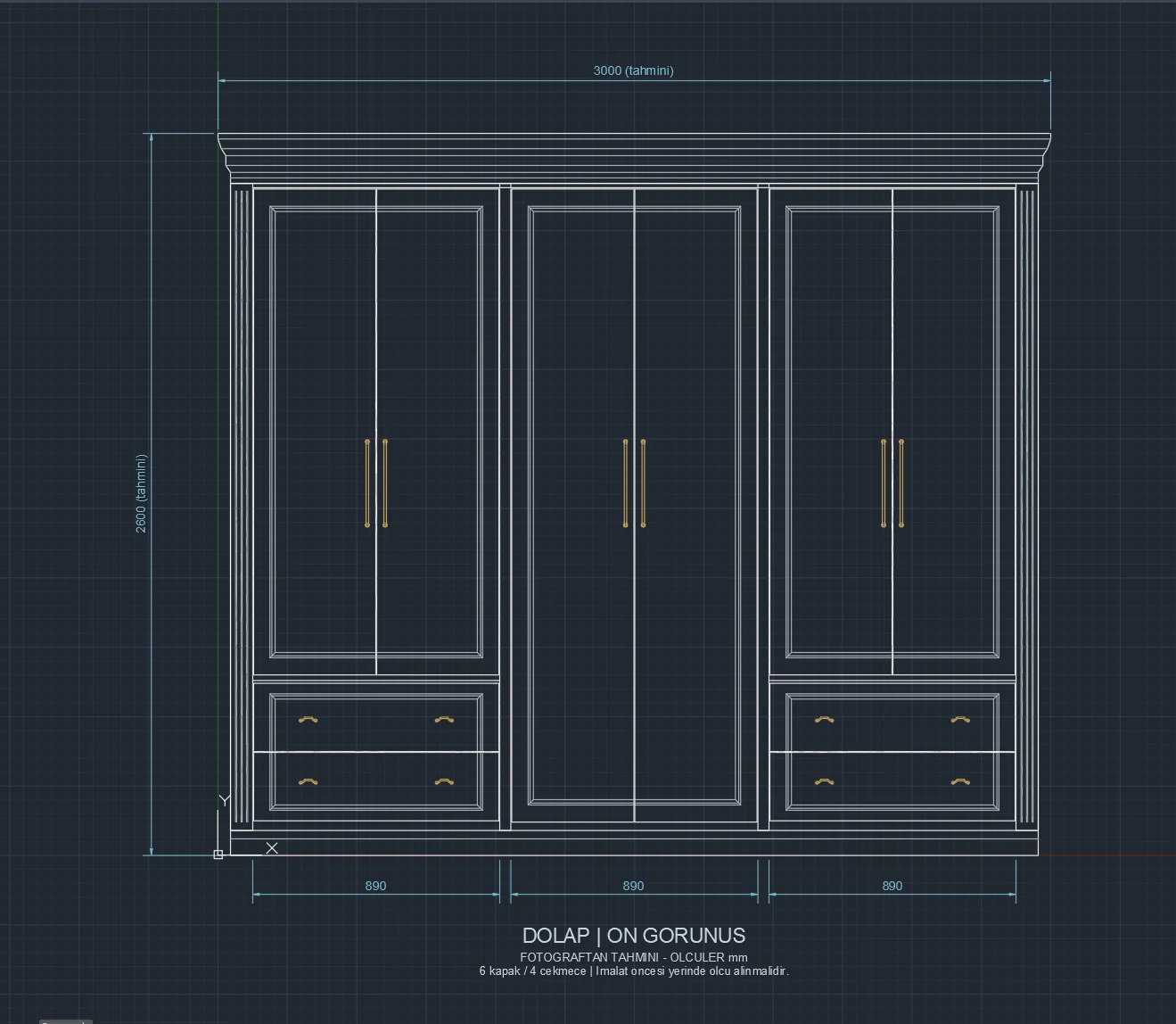

Fotoğraftan teknik çizim
Bu dolabın ön görünüşünü AutoCAD'de çiz. Genişlik yaklaşık 3 metre; kapakları, çekmeceleri, kulpları ve ölçüleri ekle.
Oda planı çiz
5x4 m oda çiz, 20 cm duvar, içini ANSI31 ile tara, ölçülerini ve oda adını ekle.
- Eksenden çift çizgi duvarları çizer
- Duvarların içini ANSI31 ile tarar
- Ölçüleri ve oda adını ekler
Çizimi oku ve özetle
Açık çizimi özetle. Hangi katmanlarda kaç nesne var?
- Çizim birimini ve sınırlarını okur
- Katmanları ve nesneleri türe göre sayar
- Sana kısa bir özet yazar
Seçimle çalış
Seçtiğim nesneleri MOBILYA katmanına al ve rengini 8 yap.
- AutoCAD'de seçtiğin nesneleri görür
- Katman yoksa oluşturur
- Katmanı ve rengi tek adımda değiştirir
Plandan 3B'ye
DUVAR katmanındaki polyline'ları 280 cm yükselterek 3B yap.
- DUVAR katmanındaki kapalı polyline'ları bulur
- Her birini 280 cm uzatarak katı yapar
- Sonucu görmen için görünümü yakınlaştırır
- “Kapıyı 3 kez 90 cm arayla kopyala”
- “Salona KOLTUK bloğunu yerleştir”
- “Çizimi DXF olarak dışa aktar”
- “Son değişikliği geri al”
Tek dosya, üç adım
Python, ngrok ya da başka bir program kurmana gerek yok. Kurulum ve aktarıcı Windows'ta hazır bulunan PowerShell ile çalışır.
İndir
ArchoguzAstraCAD_MCP.lsp dosyasını indir. Tek dosyadır; açmana ya da bir klasöre çıkarmana gerek yok.
AutoCAD'e sürükle
AutoCAD'i aç ve dosyayı çizim alanına sürükleyip bırak (ya da APPLOAD ile yükle). Güvenlik uyarısında Load Once seç. Komut satırında “KURULUM TAMAM” yazısını gör.
ChatGPT'yi yeniden başlat
ChatGPT uygulamasını tamamen kapatıp yeniden aç. Yeni bir sohbette “AutoCAD bağlantısını test et.” yaz.

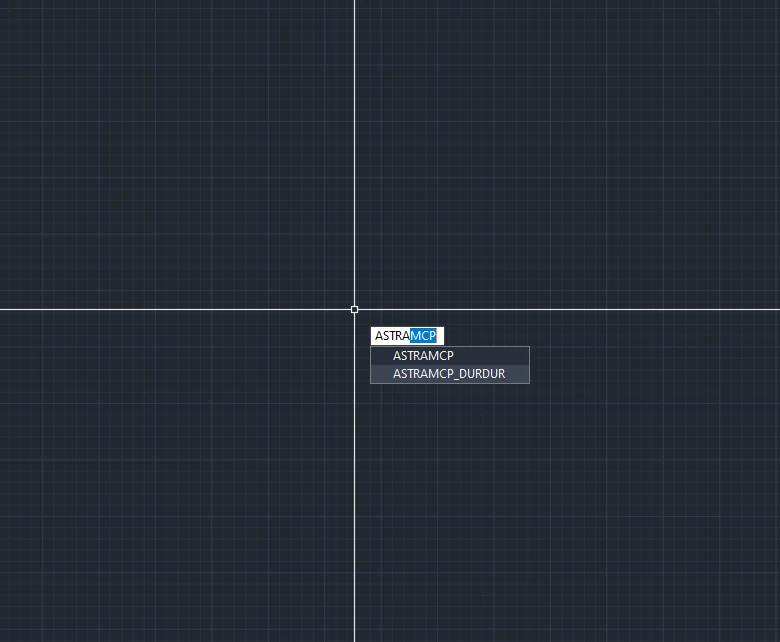

İki komut, tam kontrol
- ASTRAMCP: Köprünün durumunu gösterir. Kapalıysa yeniden başlatır.
- ASTRAMCP_DURDUR: Köprüyü kapatır. ChatGPT bu sırada çizimine dokunamaz.
- Geri alma: ChatGPT'nin yaptığı her işlem AutoCAD'de tek bir geri alma adımıdır. “Geri al” yaz ya da
Ukullan. - Birimler: Uzunluklar çiziminin birimindedir (
INSUNITS). Emin değilsen isteğinde cm ya da mm olduğunu belirt.
Sorular & sorun giderme
Ne gerekiyor?
Windows'ta AutoCAD 2021 veya üstü ve ChatGPT masaüstü uygulaması. Claude Desktop ile de çalışır. Kurulum ve aktarıcı Windows'ta hazır bulunan PowerShell ile çalışır; ayrıca bir şey kurmana gerek yok.
Hangi AutoCAD sürümlerinde çalışır?
AutoCAD 2021, 2022, 2023, 2024, 2025, 2026 ve 2027. Paketin içinde her sürüm ailesi için ayrı bir köprü vardır (2021–2024 .NET Framework, 2025–2026 .NET 8, 2027 .NET 10); AutoCAD açılırken kendi sürümüne uyanı kendisi yükler, senin seçmen gerekmez. Architecture, Mechanical, Civil 3D gibi AutoCAD tabanlı ürünlerde de çalışır. AutoCAD LT ve Mac için AutoCAD .NET eklentisi çalıştırmadığı için desteklenmez.
Kurulum bilgisayarımda neleri değiştiriyor?
AutoCAD köprüsünü %APPDATA%\Autodesk\ApplicationPlugins\ArchoguzAstraCAD.bundle klasörüne, aktarıcıyı
%LOCALAPPDATA%\ArchoguzAstraCAD klasörüne kurar ve ChatGPT'nin ayar dosyasına
(%USERPROFILE%\.codex\config.toml) archoguz-astra-autocad adıyla yerel bir MCP sunucusu ekler.
Claude Desktop yüklüyse ona da ekler. Değişiklikten önce ayar dosyalarının .astra-yedek uzantılı bir yedeği alınır.
Güvenli mi, verilerim bir yere gidiyor mu?
Astra yalnızca bu bilgisayarda çalışır ve AutoCAD ile yalnızca 127.0.0.1 üzerinden konuşur. İnternete açılan bir port yoktur. ChatGPT'ye ne gönderildiği, ChatGPT'yi kullanırken zaten gönderdiğin içerikle sınırlıdır.
Dosyayı sürükledim ama bir şey olmadı
Dosyayı komut satırına değil, çizim alanının ortasına bırak. Olmazsa komut satırına APPLOAD yaz, ArchoguzAstraCAD_MCP.lsp dosyasını seç ve Load'a bas. Kurulum birkaç saniye sürer; bitince komut satırında “KURULUM TAMAM” yazar.
ChatGPT araçları görmüyor
ChatGPT uygulamasını tamamen kapatıp yeniden aç (sistem tepsisinden de çık). Ardından yeni bir sohbette “AutoCAD bağlantısını test et.” yaz.
“Köprü kapalı” ya da “bağlanılamadı” hatası alıyorum
AutoCAD'in açık olduğundan emin ol ve komut satırına ASTRAMCP yaz. AutoCAD bir komutun ortasındaysa (ör. LINE nokta bekliyorsa) önce ESC ile çık; Astra AutoCAD boştayken çalışır.
Yeni sürümü nasıl kurarım?
Yeni LSP dosyasını aynı şekilde çizim alanına sürükle; v1.0.0 kuruluysa üzerine güncellenir. Eski köprü AutoCAD'de yüklü olduğu için güncellenemedi uyarısı alırsan AutoCAD'i kapatıp açtıktan sonra dosyayı tekrar sürükle.
Nasıl kaldırırım?
AutoCAD'i kapat. %APPDATA%\Autodesk\ApplicationPlugins\ArchoguzAstraCAD.bundle ve %LOCALAPPDATA%\ArchoguzAstraCAD klasörlerini sil. Ardından .codex\config.toml içindeki [mcp_servers.archoguz-astra-autocad] bölümünü kaldır.
AutoCAD'i konuşarak kullan
Astra'yı indir, dosyayı AutoCAD'e sürükle ve ChatGPT'ye ilk komutunu yaz.
